9020壁挂式控制器物理特性：
安装方式：壁挂式
尺寸：180x 260x90 mm（x宽x深）
重量：不超过 1500克
设置：可通过控制器前面板上的键盘和笔记本电脑，轻松完成控制器的设置
外壳材料：玻纤增强聚碳酸酯材料
防护等级：IP65
显示：背光大屏 LCD，4位数显
接线：每个控制卡件通过一块独立尾板完成安装和接线
粒度：可提供单通道和双通道两种选择
一、概述
本产品为意大利MSA公司原装进口仪表，功能完善，性能可靠。通过配置
体探测器，可以提供可靠的气体监测和报警，为各种工业领域提供安全服务。
仪表有两个型号：9010和9020控制器。其中9010为单通道仪表，可配接
体探测器，9020为双通道仪表，两个通道互相独立，可同时配接两只相同或不
体探测器。
仪表可使用的机架有三种规格：19*全机架可安装10个控制单元，19/2"机。
装5个控制单元，19/5”可安装2个控制单元。

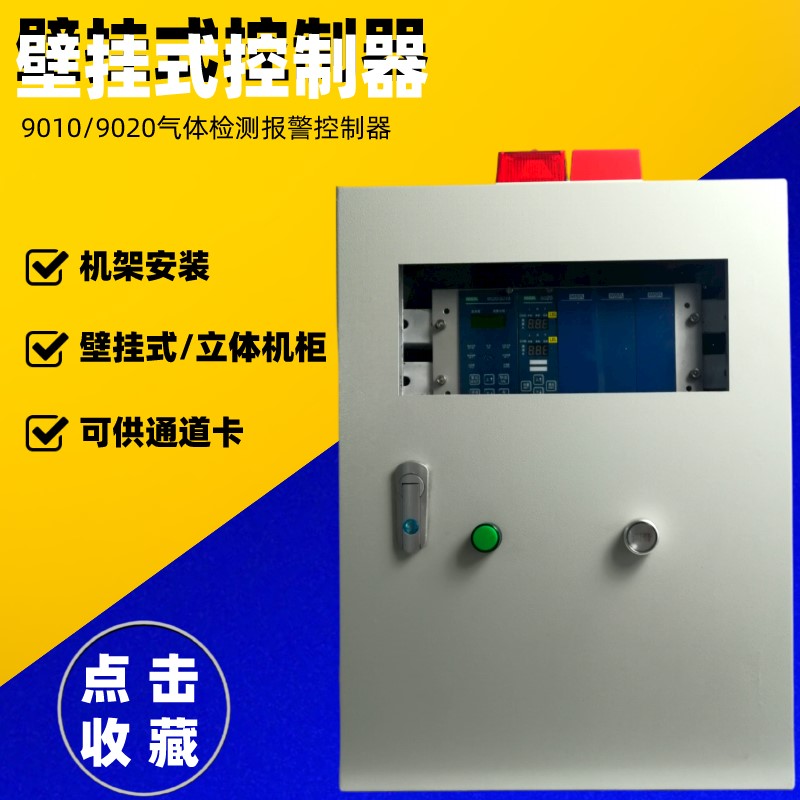

仪表另有3种壁挂式结构，分别是壁挂式—通道（9010—台）、二通道（9
台）和四通道仪表（9020两台）。
此外，仪表可选配多种国产壁挂箱。
配接9020公共单元（产品编号：10107340），9020控制器通过了消防形式
二、技术规格
电源要求： AC： 115/230V±15%，50/60Hz
DC：24V +15%-20%
功耗： 9010型 AC：13VA； DC：3W
9020型 AC：15VA； DC：4w*》
传感器/探测器的连接模式： 2、3、4线制
输入信号： 10～ 200mV DC；4～ 20 mA
传感器/探测器的供电：恒流： 5~ 500mA
恒压： 3~24VDC
输出模拟信号： 0 ～ 20/4 ～ 20 mA(可选择）
故障信号： 0/2/4/20 mA/h(可选择）
重复性：±1% F.S ±1个字
零点、量程漂移；≤ ±0.5% F.S ±1个字/月
报警设定：三级（小心、预报警、报警）
继电器触点容量： 5A 24VDC /250 VAC（阻性负载）
工作温度：-10℃～+50℃
贮存温度：-20℃～+75℃
湿度：≤90% RH ，不凝露
通讯接口： RS485，ModBus协议
重量： 720g
9020壁挂式控制器用户界面：
显示信息：液晶显示屏（LCD）可方便地读出∶
●气体测量单位
● 气体浓度
●警告和错误信息/代码
报警：标配可视报警;每个通道提供多个亮度的 LED报警指示灯∶小心-低报-报
键盘：控制器前面板上有个4个按键，可通过输入密码，方便地进行配置和维护
电源：每个控制模块配置一个独立的 115-230VAC主电源变压器，也可由 24VDC外部备用电池供电连续工作。控制器具备电压不足报警功能。
设置：可使用控制器前面板上的按键或笔记本电脑，通过输入密码进行设置
输出信号：控制器提供独立的 4-20 mA或0-20 mA输出信号
电路板安装：可方便地插拔更换
9020壁挂式控制器仪表报警：
可视化报警：报警时，控制器的 LED灯点亮并闪烁，清晰可见
报警设定点：控制器有三个独立的报警等级，即小心、低报和报，每个等级的报警设定点可调节
继电器：控制器提供SPDT继电器（8A@250VAC，阻性负载，单刀双掷），分布应用于"低报-报-喇叭-故障"（对于双通道式控制器来说，以上继电器为共用）
9020壁挂式控制器监测功能：
传感器类型：匹配所有 4-20mA信号输出的气体传感变送器、mV信号输出的催化燃烧传感器。以及干触点信号
9020壁挂式控制器标定：
标定：控制器可方便地配合进行传感器的标定（仅限 mV信号）
标定设定点：可调节仪表标定设定点
工具：只需使用传感器标定接口（适配器）、标定气瓶和恒流阀，即可轻松完成标定
9020壁挂式控制器串行输出：
串行接口：可通过 RS485（Modbus RTU）和以太网（Modbus TCP）连接进入 SCADA系统，如主机、分布式控制系统、笔记本电脑等
记录内容：
● 报警∶类型、报警值、时间和日期
● 报警清除∶类型、报警值、时间和日期
● 标定∶合格/不合格、时间和日期
●配置
数据传输：RS 485∶9600或38400波特率，默认38400 以太网∶10/100 Mbps
9020壁挂式控制器环境条件：
温度：正常运行∶-10℃～+55°℃
储存∶-20℃～+60℃
湿度：相对湿度 90%，无凝露
9020壁挂式控制器认证：
电气安全和性能认证获得如下国际认证∶
● ATEX防爆性能符合 EN60079-29-1，EN 50104.EN 50271要求
●EMC电磁兼容性∶EN 50270∶2015-102类，EN61000-6-4∶2007-09
●LVD 低电压指令∶EN 61010-1∶2011-07
●SIL 2:IEC 61508, EN 50402
9020壁挂式控制器通讯
Modbus TCP 以太网接口
·更加灵活的通讯手段，更加强大的组网能力
·可连接公司内部网络，利于集中化运行监控
防护等级：IP65防护等级
·具备防尘防潮功能，能够使用在更多的应用场合和领域
9020壁挂式控制器工程安装与维护：
预留电缆进线孔（电缆密封套可 单独订购）
·无需在外壳上钻孔，节省现场施工成本
·方便快速布置电缆
仅需 3个螺丝即可固定接线端子板和PCB
·PCB安装和更换更轻松省力
盒盖上增加固定带
·检修安装更便捷
9020壁挂式控制器认证
安全完整性等级SIL2(IEC61508:2010)
·权威认证机构，安全与品质保障
·2010新版本，确保安全要求
EMC EN 50270:2015 LVD EN 61010:2011
·符合欧盟电磁辐射指令 2015
·新增欧盟低电压指令测试认证 2011
一、产品介绍 MSA 9010和9020仪表，功能完善，。通过配置各型气体探测器，可以提供可靠的气体监测和报警，为各种工业领域提供安全服务。
仪表有两个型号：9010和9020控制器。其中9010为单通道仪表，可配接一只气体探测器，9020为双通道仪表，两个通道互相独立，可同时配接两只相同或不同的气体探测器。
仪表可使用的机架有三种规格：19"全机架可安装10个控制单元，19/2"机架可安装5个控制单元19/5"可安装2个控制单元。
仪表另有3种壁挂式结构，分别是壁挂式一通道（9010一台）、二通道（9020一台）和四通道仪（902两台）。
此外，仪表可选配多种国产壁挂箱。二、产品参数
1、电源要求：AC：115/230V±15% , 50/60Hz
DC：24V +15% -20%
2、功 耗：9010型 AC：15W；DC：4W
9020型 AC：17W；DC：6W
3、传感器/探测器的连接模式：2、3、4线制
4、输入信号：10 ~ 200mV DC；4 ~ 20mA
5、输出模拟信号：0 ~ 20/4 ~ 20 mA(可选择)
6、故障信号：0/2/4/20 mA/h(可选择)
7、重 复 性：±1% F.S ±1个字
8、零点、量程漂移：≤ ±0.5% F.S ±1个字/月；
9、报警设定：三级（小心、预报警、报警）
10、继电器触点容量：5A 24VDC /250 VAC（阻性负载）
11、工作温度：-10℃ ~ +50℃；
12、贮存温度：-20℃ ~ +70℃
13、湿 度：≤90% RH，不凝露；
14、通讯接口：RS485，ModBus协议；
15、重 量：720g
一、概述三级报警指示灯：分别是小心报警、预报警和报警指示灯，各报警点可调；
故障指示灯：当控制单元工作不正常，以及所连接的探测器或传输电缆发生
短路、断路时，该黄色指示灯点亮；
显示窗：显示探测器检测到的气体浓度，或者相关的故障信息代码等；
园
：识：气体类型等标志
回车键：在进入功能代码和接受指令等操作时使用该键；键上有绿色电
源指示灯，工作时点亮，进入功能代码操作时，该指示灯闪烁;
向上/向下键：增加或减少数据，在参数选择等操作时使用，同时也是复位键；
四、接线端子及系统连接示意图
9020接线端子（9010无B通道）；见附图
9020壁挂式二通道（9010无B通道）；见附图
9020壁挂式四通道图；见附图
0oo
仪表接线图；见附图
1.简述
系统的控制仪表主体部分，应安装在非危险场所，探测器单元安装在检测现场,
中间用电缆连接；
检测仪表的安装必须牢固可靠，并尽可能安装在无冲击、无振动的场所；
系统相互间及与相关设备间的连线必须正确无误。详见连接示意图；
系统的安装必须符合《爆炸危险场所电气安全规程》；
2. 9010/9020仪表
19'、19/2”、195”标准机箱外型尺寸及安装尺寸见附图；
壁挂式一、二通道式仪表外型尺寸及安装尺寸见附图；
壁挂式四通道式仪表外型尺寸及安装尺寸见附图；
3.常用探测器的安装
1）500S点型可燃性气体探测器的安装
0oo
探测器的防爆等级为Exd II CT6，可安装在1级危险场所。
探测器采用卡箍安装，其外形尺寸及安装示意图见图。
